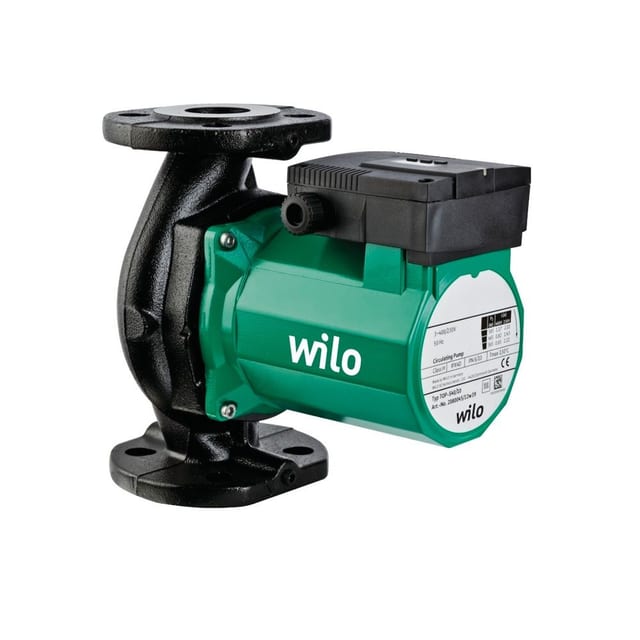

Wilo TOP-S: статус серии и чем заменить

Однозначного заявления Wilo о снятии TOP-S нет, но в большинстве европейских стран серию уже не продают: в Великобритании продажи закрыты с 31.12.2016, в Германии — с 01.01.2024, ещё в 26 каталогах ЕС тоже. На замену руководство Wilo рекомендует Stratos MAXO или Yonos MAXO. В Казахстане, Китае, Турции, Австралии и на Балканах TOP-S остаётся текущей серией.

Статус TOP-S и TOP-SD

Чем заменить

Для TOP-S руководство замены Wilo указывает Stratos MAXO или Yonos MAXO. Это рекомендация производителя по линейке, а не подтверждение взаимозаменяемости конкретного исполнения: окончательно подбирает инженер по рабочей точке, присоединению и питанию.

Если корпус насоса исправен и остаётся в трубопроводе, а вышел из строя моторный блок, можно рассмотреть сменный двигатель для TOP-S: у каждого мотора в каталоге указаны насосы, к которым он подходит.

Обозначение по инструкции

Пример: TOP-S 25/5 EM.

Типовые неисправности по инструкции Wilo

Устранение неисправностей следует поручать только квалифицированному персоналу; соблюдать указания по технике безопасности из главы 9 инструкции.

Шумы, исходящие от системы

• Воздух в системе — удалить воздух из системы.
• Слишком большой расход насоса — уменьшить мощность насоса, переключив его на меньшую ступень частоты вращения.
• Слишком большой напор насоса — уменьшить мощность насоса, переключив его на меньшую ступень частоты вращения.

Насос излишне шумит

• Кавитация из-за недостаточного входного давления — проверить поддержание постоянного уровня давления/входное системное давление; при необходимости увеличить давление в пределах допустимого диапазона.
• Посторонние тела в корпусе насоса или на рабочем колесе — удалить посторонние тела после демонтажа крепежного комплекта.
• Воздух в насосе — удалить воздух из насоса/системы.
• Запорные арматуры системы не полностью открыты — полностью открыть запорные арматуры.

Недостаточная мощность насоса

• Посторонние тела в корпусе насоса или на рабочем колесе — удалить посторонние тела после демонтажа крепежного комплекта.
• Неправильное направление подачи — поменять местами стороны нагнетания и всасывания насоса; соблюдать символ направления потока на корпусе или фланце насоса.
• Запорные арматуры системы не полностью открыты — полностью открыть запорные арматуры.
• Неправильное направление вращения — изменить электроподключение в клеммной коробке: соблюдать направление, указанное стрелкой на фирменной табличке.

Насос не работает, несмотря на подачу электроэнергии

• Неисправен/сработал электрический предохранитель — заменить/включить электрический предохранитель; при повторном срабатывании проверить насос на наличие дефекта электрооборудования, проверить сетевой кабель к насосу и электроподключение.
• Сработало устройство защитного отключения при перепаде напряжения — включить устройство защитного отключения при перепаде напряжения; при повторном срабатывании — те же проверки.
• Пониженное напряжение — проверить напряжение на насосе (см. фирменную табличку).
• Повреждение обмотки — связаться с техническим отделом.
• Неисправность клеммной коробки — связаться с техническим отделом.
• Неисправность конденсатора (только для 1~) — заменить конденсатор.
• Кабельная перемычка переключения частоты вращения не установлена/установлена неправильно — надлежащим образом установить кабельную перемычку, см. рис. 7b.
• Не установлен штекер переключения частоты вращения — установить штекер переключения частоты вращения.

Что нужно для подбора

• Обозначение с фирменной таблички и фото шильдика.
• Присоединение: резьбовое (20 (Rp ¾), 25 (Rp 1), 30 (Rp 1¼)) или фланцевое (DN 32, 40, 50, 65, 80, 100; комбинированный фланец PN 6/10: DN 32, 40, 50, 65).
• Тип мотора: EM (однофазный) или DM (трехфазный).
• Питание: 1230 В, 3400 В или 3~230 В согл. DIN IEC 60038 (по опции с штекером переключения); исключение — TOP-S/-SD 80/15 и 80/20; другие напряжения — см. на фирменной табличке.
• С фирменной таблички: номинальный ток, частота (50 или 60 Гц), класс изоляции, класс защиты, потребляемая мощность P1.
• Рабочая точка и максимальный напор при Q = 0 м3/ч (зашифрован в обозначении).
• Допустимая температура окружающей среды — от -20 °C до +40 °C, макс. относит. влажность воздуха — ≤ 95%.

Как подобрать

Пришлите фото шильдика насоса или спецификацию через форму заявки: по обозначению, присоединению и питанию подберём исполнение TOP-S под заказ, преемника из Stratos MAXO / Yonos MAXO или сменный мотор.
