Расшифровка обозначения дренажных насосов Wilo Drain TS, TM/TMW, STS

Обозначение читается группами слева направо: серия, номинальный размер (диаметр) напорного патрубка, максимальный напор, затем исполнение и группа «питание — кабель». У TS/TSW, TM/TMW и STS в инструкциях Wilo свои ключи, поэтому ниже они разобраны по отдельности. Ниже — ключи в том виде, в каком они приведены в документации, и разбор обозначений, которые сопоставляются однозначно.

Общий вид шифра

В инструкции шифр серии STS показан на двух примерах:

• STS 40/8 A 1-230-50-2-5M KA
• STS 40/10 3-400-50-2-10M KA

Для TS/TSW пример шифра — Drain TSW 32/8-A/B 10M KA, для TM/TMW — Drain TMW 32/11HD-10M.

Что означает каждая часть: STS

Что означает каждая часть: TS/TSW 32

Что означает каждая часть: TM/TMW

Кабель и комплект поставки (TM/TMW)

Длина кабеля электропитания в обозначении задаётся суффиксом: без суффикса — 4 м (13 футов), 10M — 10 м (33 фута), 30M — 30 м (98 футов).

Уведомление инструкции: только для применения внутри зданий. Насосы с кабелем электропитания длиной менее 10 м (33 фута) использовать только внутри зданий. Применение вне зданий запрещается!

Комплект поставки различается по исполнению:

• Drain TM 32: насос, подсоединение шланга (входит в комплект), инструкция по монтажу и эксплуатации;
• Drain TMW 32: насос, обратный клапан, предварительно смонтированный.

Что не расшифровывается

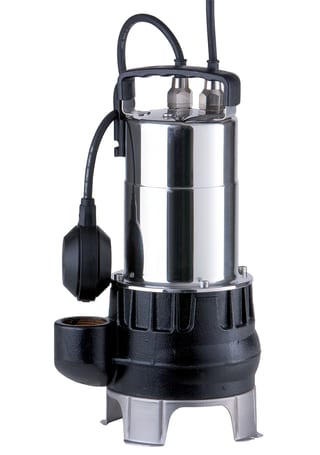

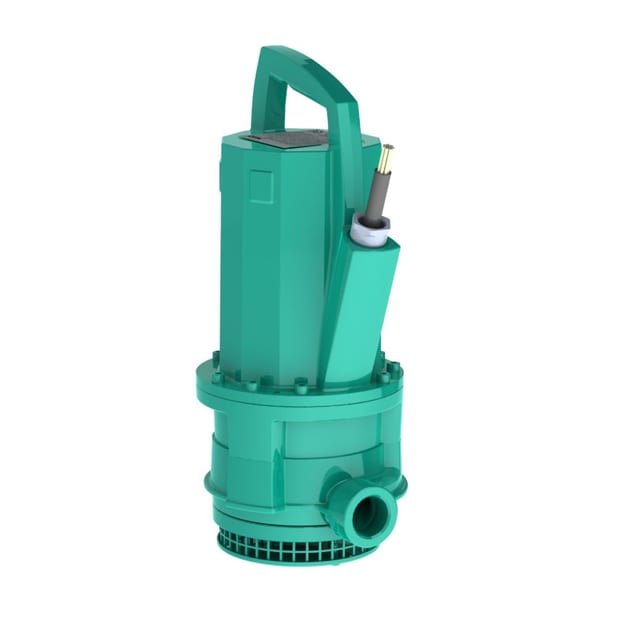

В ключе STS элемент KA стоит в одной строке с длиной сетевого кабеля и отдельного пояснения не имеет — оставляем его без расшифровки. Обозначения TMT 32M113/7,5Ci и TC 40/8-1-230/B записаны по другим ключам, которых в этих инструкциях нет.

Разбор обозначений из каталога

STS 40/10A 1-230-50-2-10M KA (Wilo STS): STS — Sewage Technology (технология сточных вод), двигатель из нержавеющей стали; 40 — номинальный размер напорного патрубка, 40 = Rp 1½; /10 — макс. напор 10 м при Q=0 м³/ч; A — с поплавковым выключателем; 1-230 — 1-фазный мотор ~230 В; 50 — частота сети 50 Гц; 2 — число полюсов 2; 10M — длина сетевого кабеля 10 м.

STS 40/8 3-400-50-2-10M KA: /8 — макс. напор 8 м; буква после напора не указана, то есть по ключу — без поплавкового выключателя; 3-400 — 3-фазный мотор ~400 В; остальные группы читаются так же, как выше.

TMW 32/11 (группа TC, TMR, TMT, TMW, TM): TM — серия; W — с вихревой функцией; 32 — номинальный диаметр подсоединения к напорному патрубку; 11 — макс. напор (м).

TSW 32/11-A (Wilo TS): TS — серия; W — с вихревой функцией; 32 — номинальный диаметр подсоединения к напорному патрубку; 11 — макс. напор 11 м; A — исполнение с поплавковым выключателем и штекером. Обозначения вида TS 40/14 1-230-50-2-10M KA записаны по другому ключу — инструкции к TS 40 в нашем каталоге нет, поэтому их здесь не разбираем.

Что сейчас можно купить

• Wilo TS — текущая серия в каталоге wilo.com; в действующем прайсе российского представительства её нет, поставка под заказ.
• Drain TM/TMW/TMR 32 и TMT — текущие серии, две позиции группы есть в действующем прайсе. Drain TC 40 из той же группы снята с продаж 31.12.2019.
• Wilo STS — продажи закрыты 31.08.2020, преемника Wilo не называет; замену подбирают по параметрам — см. «Wilo Drain STS снят с производства: чем заменить».

Как подобрать

Обозначение задаёт серию, присоединение, напор, исполнение по среде и длину кабеля, но не заменяет подбор по рабочей точке, присоединению и питанию — окончательное решение остаётся за инженером. Пришлите фото шильдика насоса или спецификацию с обозначением через форму заявки: сверим группы шифра, присоединение и питание по вашей позиции.
