Коды ошибок Wilo SK-712: что означают E.00–E.77 и как сбросить аварию

Прибор управления Wilo SK-712/w показывает неисправность кодом вида E.xy на цифровом индикаторе: x — тип неисправности, y — её номер. При x = 0 это неисправность системы (E.00–E.07 и E.77), при x = 1…6 — неисправность насоса с этим номером. Ниже — расшифровка всех кодов и порядок сброса по инструкции Wilo SK-712 w (редакция 2.8).

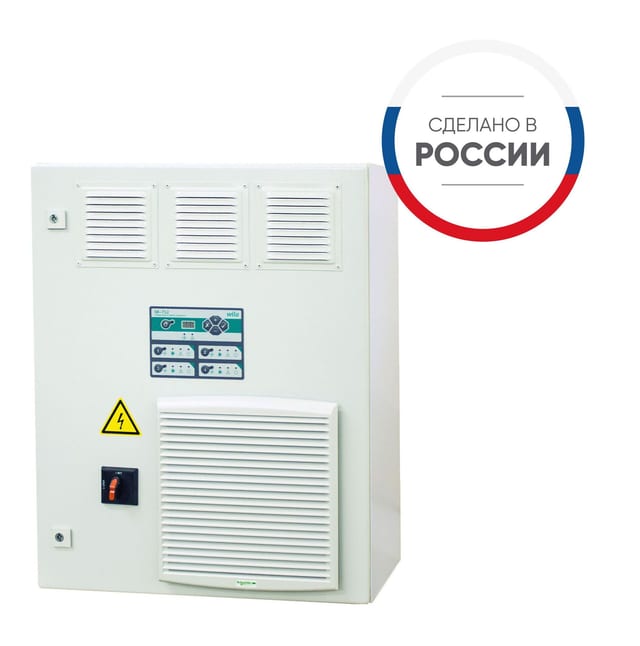

Шкаф управления Wilo W-CTRL-SK-712/w-1-0,75(2,2A), арт. 2468666Фото производителя

Как читать код

x = 0 — неисправности системы (таблица 7 инструкции);
x = 1, 2, 3, 4, 5, 6 — неисправности насоса с этим номером (таблица 8).

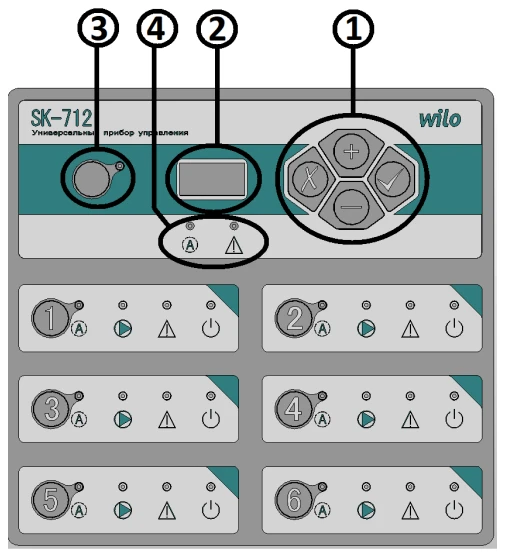

Панель управления Wilo SK-712/w: 1 — клавиатура, 2 — цифровой индикатор, 3 — клавиша и светодиод ручного режима, 4 — светодиоды готовности и обобщённой аварии системы

Код выводится на цифровой индикатор (поз. 2 на рисунке). Под ним — два светодиода состояния системы (поз. 4): «Готовность» светится, когда хотя бы один насос готов к работе в автоматическом режиме и система не заблокирована внешним сигналом, «Авария» — когда обнаружена хотя бы одна неисправность. Ниже индикатора — области управления насосами 1–6, у каждой своя клавиша и свои светодиоды.

При неисправности насоса загораются светодиод обобщённой аварии системы и светодиод «Авария» этого насоса. При неисправности по внешним датчикам системы — только светодиод обобщённой аварии, а на индикаторе появляется код. Если неисправностей несколько, коды показываются по очереди; прокрутить их быстрее можно клавишами <+> и <−>.

Если прибор не включается вовсе, инструкция предписывает проверить подключение к питающей сети и предохранители (при их наличии).

Неисправности системы

Код	Что означает
E.00	Дистанционное отключение
E.01	Обрыв датчика давления на входе AN1 (ток ниже 2,5 мА)
E.02	Обрыв датчика давления на входе AN2 (ток ниже 2,5 мА)
E.03	Защита от сухого хода по входу WM
E.04	Защита от сухого хода по датчику давления на входе AN1 (недостаточное давление)
E.05	Пониженное напряжение питания контроллера (возможно выпадение фазы на вводе)
E.06	Предупреждение о возможной неисправности вентиляции: температура внутри прибора выше допустимой, 50 °C
E.07	Неправильно запрограммированы параметры системы: если PP1 > 0, то должно быть PP1 < PP2
E.77	Превышение давления в системе (выше PP3)

Что важно знать о них:

E.01, E.02 — при обрыве датчика давления на AN1 или AN2 работа системы в автоматическом режиме блокируется.
E.06 — при этом предупреждении проверьте предохранитель вентилятора (если он есть), работу самого вентилятора, прочистите или замените входной фильтр. Предупреждение не влияет на работу системы и служит для фиксации неисправности.
E.77 — реакция системы на превышение давления задаётся параметром PC2: неисправность или блокировка.

Неисправности насосов

Номер насоса стоит в первом разряде кода: E.1y — насос 1, E.2y — насос 2 и так далее до шестого.

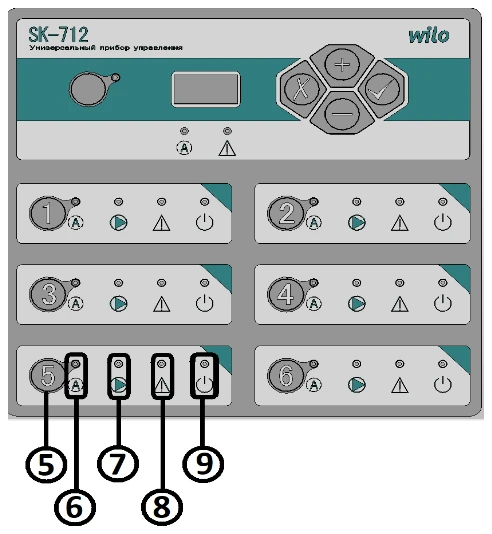

Область управления насосом (на примере насоса 5): 5 — клавиша «Насос», 6 — светодиод готовности, 7 — работа, 8 — авария, 9 — питание

Как читать светодиоды насоса:

Готовность (поз. 6) светится, когда насос в автоматическом режиме под управлением контроллера; мигает — насос включён вручную.
Работа (поз. 7) светится, когда насос включён; мигает, когда насосом управляет преобразователь частоты.
Авария (поз. 8) светится, когда у насоса есть хотя бы одна неисправность — её код на индикаторе.
Питание (поз. 9) светится, когда автомат насоса включён и есть связь ПЧ с контроллером; мигает, когда ПЧ не в автоматическом режиме.

Насос 1	2	3	4	5	6	Что означает
E.10	E.20	E.30	E.40	E.50	E.60	Преобразователь частоты насоса недоступен для управления общим контроллером: потеря питания ПЧ, отказ ПЧ или перевод ПЧ в местное управление
E.11	E.21	E.31	E.41	E.51	E.61	Перегрев насоса (датчик PTC или электронное реле)
E.12	E.22	E.32	E.42	E.52	E.62	Перегрев ПЧ насоса
E.13	E.23	E.33	E.43	E.53	E.63	Перегрузка ПЧ насоса
E.14	E.24	E.34	E.44	E.54	E.64	Прочие неисправности ПЧ насоса
E.15	E.25	E.35	E.45	E.55	E.65	Неудовлетворительное качество питающей сети насоса
E.17	E.27	E.37	E.47	E.57	E.67	Насос работает в аварийном режиме ручного пуска

Как сбросить ошибку

Общее правило инструкции: сначала устранить причину срабатывания защиты.

Неисправности системы сбрасываются сами: после устранения причины код перестаёт отображаться, светодиод обобщённой аварии гаснет. Исключения — E.06 и E.77.
E.06 остаётся зафиксированным, даже если неисправность ушла сама: код и светодиод держатся до выключения прибора или до нажатия клавиши Enter в режиме отображения кодов.
Неисправности насосов сбрасываются клавишей «Насос n» в области управления насосами. Насос при этом выходит из автоматического режима; чтобы вернуть его в автоматический, нажмите ту же клавишу ещё раз.
Если код насоса не сбрасывается клавишей, отключите прибор основным рубильником, подождите около минуты, пока разрядятся ёмкости преобразователей частоты, и включите снова.
